Cara Memasang Filter RFI untuk Tangkal Sinyal Radio Masuk ke Speaker

Suara penyiar radio, percakapan komunikasi, dengung, atau bunyi klik yang tiba-tiba terdengar dari speaker merupakan tanda bahwa sistem audio menangkap interferensi frekuensi radio. Gangguan ini dikenal sebagai Radio Frequency Interference atau RFI. Masalah tersebut dapat muncul pada speaker aktif, amplifier rumahan, perangkat audio komputer, sistem pengeras suara masjid, hingga perangkat audio rakitan.

Memasang filter RFI untuk tangkal sinyal radio masuk ke speaker merupakan salah satu solusi paling efektif. Namun, filter harus dipasang pada jalur yang tepat karena sinyal radio dapat masuk melalui kabel input, kabel speaker, saluran listrik, atau rangkaian internal amplifier. Pemasangan secara sembarangan mungkin hanya mengurangi gangguan sementara, bahkan dapat menurunkan kualitas audio.

Mengapa Speaker Bisa Menangkap Sinyal Radio?

Kabel audio dan jalur rangkaian dapat bertindak seperti antena. Ketika kabel menerima gelombang radio yang cukup kuat, komponen semikonduktor di dalam amplifier dapat menyearahkan sinyal tersebut. Proses penyearahan tidak disengaja ini mengubah sebagian sinyal frekuensi tinggi menjadi audio yang akhirnya terdengar melalui speaker.

Kondisi ini lebih sering terjadi jika lokasi perangkat dekat pemancar radio, antena komunikasi, stasiun pemancar, atau pengguna radio amatir. Kabel input yang panjang, pelindung kabel buruk, konektor longgar, dan sistem grounding yang tidak benar juga meningkatkan risiko interferensi.

Soket input yang aus dapat membuat sambungan ground tidak stabil sehingga kabel semakin mudah menangkap gelombang radio. Jika gangguan berubah ketika jack disentuh atau digerakkan, periksa panduan Solusi Soket Jack Audio 3.5mm Longgar yang Bikin Suara Timbul Tenggelam sebelum menambahkan filter.

Jalur Masuk RFI yang Paling Umum

• Kabel input audio tidak memakai pelindung atau shielding yang baik.
• Kabel RCA, AUX, atau mikrofon terlalu panjang dan tergulung.
• Ground pada konektor input terputus, longgar, atau memiliki resistansi tinggi.
• Kabel speaker berada sejajar dengan kabel antena atau kabel listrik.
• Saluran listrik membawa gangguan frekuensi tinggi dari pemancar atau perangkat elektronik.
• Casing amplifier berbahan plastik tidak memberikan perlindungan elektromagnetik.
• Rangkaian input amplifier memiliki impedansi tinggi dan tidak dilengkapi penyaring RFI.

Mengenal Jenis Filter RFI untuk Sistem Speaker

Filter RFI bekerja dengan menghambat sinyal frekuensi radio tanpa menghalangi sinyal audio yang dibutuhkan. Komponen yang umum digunakan adalah ferrite clamp, ferrite bead, kapasitor keramik, induktor, dan resistor. Pemilihannya bergantung pada jalur masuk gangguan serta konstruksi perangkat.

Persiapan Alat dan Pemeriksaan Awal

Sebelum memasang filter, matikan perangkat dan cabut steker dari stopkontak. Siapkan ferrite clamp, kapasitor keramik, resistor, solder, timah, tang potong, isolasi penyusut panas, dan multimeter digital. Untuk percobaan awal, gunakan ferrite clamp karena pemasangannya aman dan tidak mengubah rangkaian.

Pastikan masalah memang berasal dari RFI. Lepaskan seluruh kabel input dari amplifier, lalu nyalakan perangkat dengan volume rendah. Jika siaran radio menghilang, gangguan kemungkinan masuk dari kabel input. Jika masih terdengar, periksa saluran daya, kabel speaker, grounding, dan rangkaian amplifier.

Periksa juga beban speaker agar kerusakan lain tidak keliru dianggap sebagai interferensi. Pengukuran dapat dilakukan melalui panduan Cara Cek Impedansi Speaker Menggunakan Multimeter Digital. Impedansi yang terlalu rendah dapat membebani amplifier dan memunculkan distorsi, dengung, atau panas berlebihan.

Cara Memasang Filter RFI pada Kabel Input

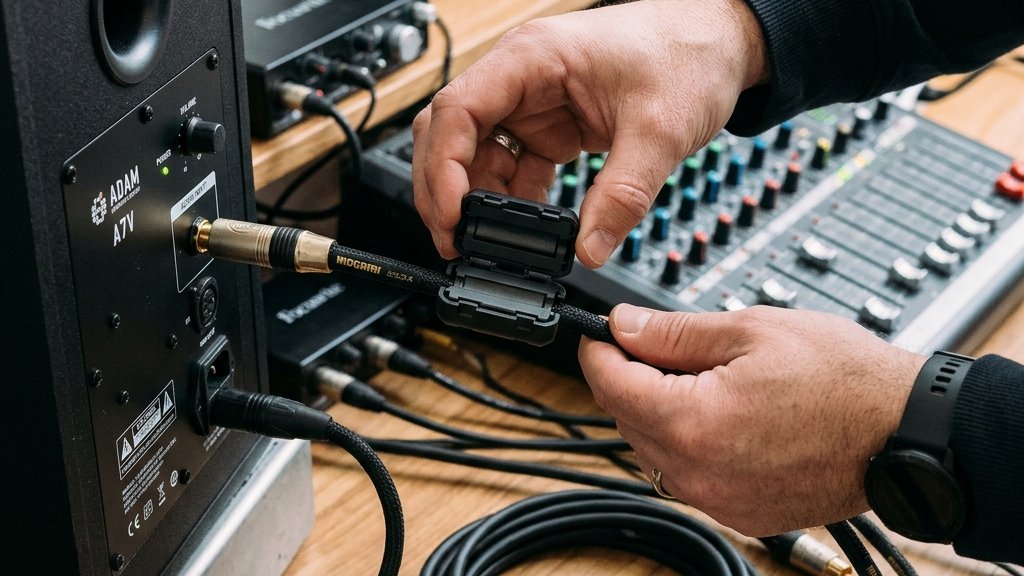

1. Pasang Ferrite Clamp Sedekat Mungkin dengan Amplifier

Buka ferrite clamp, masukkan kabel input, lalu tutup sampai terkunci. Tempatkan ferrite sedekat mungkin dengan konektor amplifier. Posisi ini penting karena bagian kabel setelah filter masih dapat bertindak sebagai antena. Jika ukuran ferrite memungkinkan, lilitkan kabel satu atau dua putaran pada inti sebelum clamp ditutup. Semakin banyak kabel melewati inti, semakin besar hambatan terhadap gangguan frekuensi tinggi.

2. Uji Gangguan pada Berbagai Posisi Kabel

Nyalakan sistem dan dengarkan hasilnya dengan volume wajar. Jauhkan kabel input dari kabel listrik, adaptor, router, antena, dan kabel pemancar. Jangan menggulung sisa kabel menjadi lingkaran besar karena bentuk tersebut dapat meningkatkan kemampuan kabel menerima medan elektromagnetik.

3. Tambahkan Ferrite pada Ujung Sumber Audio

Jika satu ferrite belum cukup, pasang ferrite kedua di dekat sumber audio, misalnya komputer, televisi, pemutar musik, atau mixer. Metode ini membantu menahan arus gangguan yang mengalir melalui lapisan ground kabel.

Memasang Filter RFI di Dalam Amplifier

Langkah ini ditujukan bagi pengguna yang memahami penyolderan dan keselamatan elektronik. Cabut daya, lalu tunggu kapasitor catu daya kehilangan muatannya. Jangan menyentuh bagian primer catu daya karena tegangan dapat tetap tersimpan setelah steker dicabut.

1. Tambahkan Resistor Seri pada Jalur Input

Pasang resistor sekitar 470 ohm sampai 2,2 kiloohm secara seri setelah terminal input. Resistor membatasi arus frekuensi radio yang masuk ke tahap penguat awal. Nilai tersebut umumnya tidak mengganggu level audio secara berarti, tetapi hasilnya bergantung pada impedansi input amplifier.

2. Pasang Kapasitor Keramik ke Ground

Setelah resistor, pasang kapasitor keramik antara jalur sinyal dan ground. Nilai awal yang aman biasanya 100 pF sampai 1 nF. Kapasitor menyediakan jalur pendek bagi frekuensi radio menuju ground. Hindari nilai terlalu besar karena frekuensi audio tinggi dapat ikut terpotong sehingga suara menjadi kusam.

3. Gunakan Kaki Komponen yang Pendek

Kaki resistor dan kapasitor harus dibuat sependek mungkin. Jalur yang panjang memiliki induktansi parasit dan dapat mengurangi efektivitas filter pada frekuensi tinggi. Tempatkan rangkaian filter dekat soket input, bukan jauh di dekat transistor atau IC penguat.

4. Perbaiki Sambungan Ground dan Shielding

Solder ulang sambungan ground yang retak atau kusam. Gunakan kabel berpelindung untuk menghubungkan soket input ke papan amplifier. Hubungkan pelindung ke ground pada titik yang sesuai dengan rancangan perangkat. Pemasangan ground pada banyak titik dapat membentuk ground loop dan menghasilkan dengung baru.

Filter RFI pada Kabel Speaker dan Saluran Daya

Jika gangguan tetap muncul saat input dilepas, pasang ferrite pada kabel speaker dekat terminal keluaran amplifier. Masukkan kabel positif dan negatif melalui inti yang sama. Cara ini menekan gangguan mode bersama tanpa memberikan impedansi besar terhadap arus audio normal.

Untuk jalur listrik, gunakan filter EMI siap pakai yang memiliki rating tegangan dan arus sesuai perangkat. Jangan merakit filter listrik terbuka jika tidak memahami standar keselamatan. Kapasitor pada sisi listrik wajib memakai kelas keselamatan yang sesuai, bukan kapasitor keramik biasa.

Gangguan pada catu daya juga dapat diperparah oleh penyearah yang rusak atau terlalu panas. Jika amplifier berdengung, kehilangan tenaga, atau dioda menghitam, baca Penyebab Dioda Bridge Panas dan Rusak pada Jalur Daya Audio agar masalah catu daya diperiksa secara menyeluruh.

Kesalahan yang Harus Dihindari

• Memasang kapasitor input bernilai terlalu besar sehingga treble berkurang.
• Menempatkan ferrite jauh dari konektor perangkat yang ingin dilindungi.
• Menghubungkan ground audio langsung ke sembarang bagian casing.
• Menggunakan kabel mikrofon tanpa pelindung untuk jalur berimpedansi tinggi.
• Mengerjakan amplifier ketika steker masih terhubung ke listrik.
• Menganggap semua dengung sebagai RFI tanpa menguji kabel dan sumber audio.

Tips Pencegahan Agar Gangguan Tidak Kembali

Gunakan kabel audio berpelindung rapat dan pilih panjang secukupnya. Pastikan konektor bersih, kuat, serta tidak teroksidasi. Pisahkan kabel audio dari kabel listrik dan adaptor switching. Jika keduanya harus berpotongan, atur agar bertemu tegak lurus, bukan berjalan sejajar.

Perangkat dengan casing logam sebaiknya memiliki sambungan casing dan ground yang sesuai rancangan. Pada rangkaian rakitan, buat jalur input sesingkat mungkin dan jauhkan dari transformator, modul Bluetooth, konverter daya, serta kabel keluaran speaker. Tata letak yang baik sering memberikan hasil lebih efektif daripada menambahkan banyak komponen filter.

Kesimpulan

Cara memasang filter RFI untuk tangkal sinyal radio masuk ke speaker dimulai dengan menemukan jalur masuk interferensi. Gunakan ferrite clamp pada kabel input sebagai langkah pertama karena aman, praktis, dan mudah diuji. Jika gangguan berasal dari rangkaian internal, kombinasi resistor seri, kapasitor keramik, kabel berpelindung, dan grounding yang benar dapat memberikan perlindungan lebih kuat.

Lakukan perubahan secara bertahap dan uji hasil setiap langkah. Dengan pemilihan filter, posisi pemasangan, serta penataan kabel yang tepat, siaran radio dapat dihilangkan tanpa mengorbankan kejernihan dan keseimbangan suara speaker.
